Неблагоприятные явления и методы обработки Antminer S19 Pro во время работы.

Неблагоприятные явления и методы обработки Antminer S19 Pro во время работы.

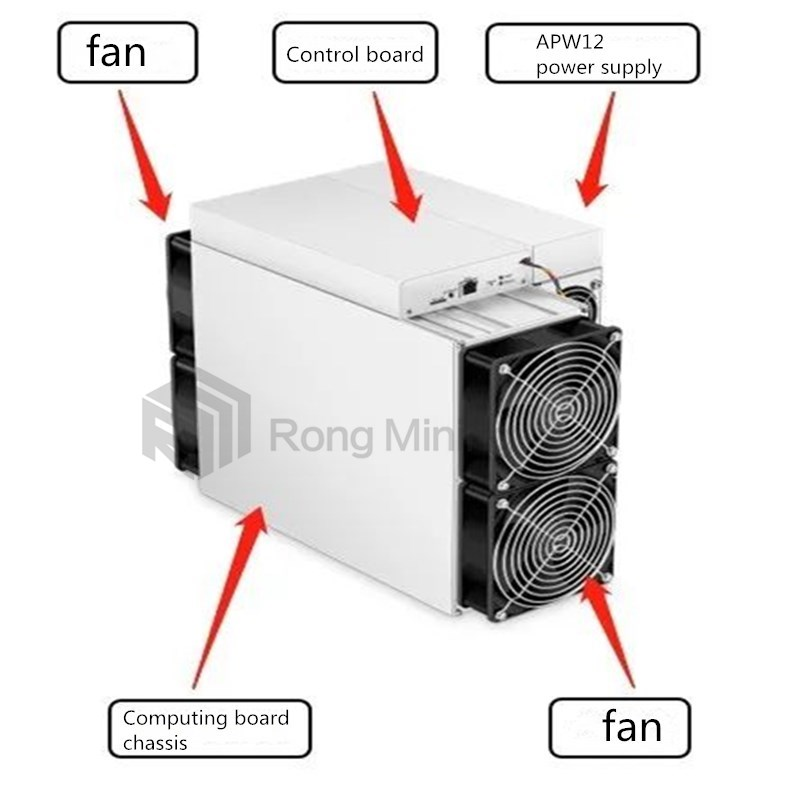

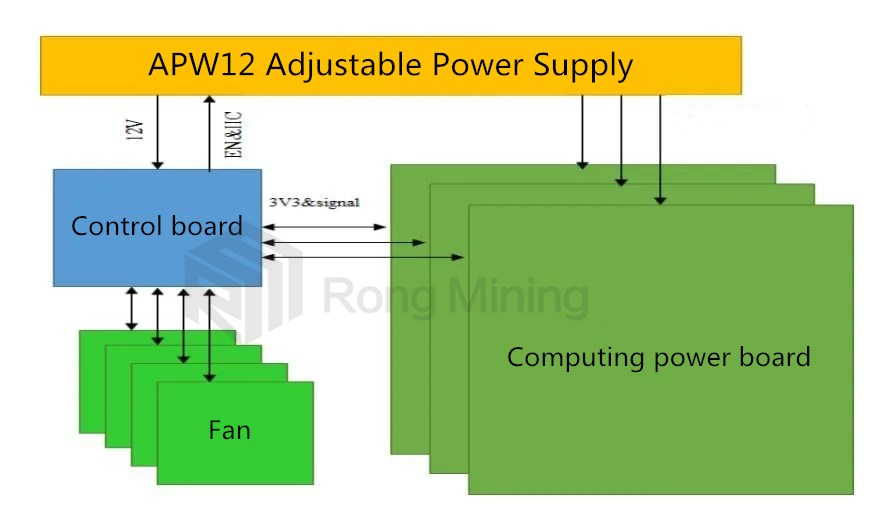

Всем привет!  Я инженер Ван из Ронгминера.  Во -первых, позвольте мне представить общую архитектуру Antminer S19 Pro.  S19 Pro в основном состоит из 3 вычислительных плат, 1 платы управления, источника питания APW12 и 4 вентилятора охлаждения, как показано на следующем рисунке:

Далее, давайте посмотрим на рабочую структуру внутренней вычислительной платы S19 Pro

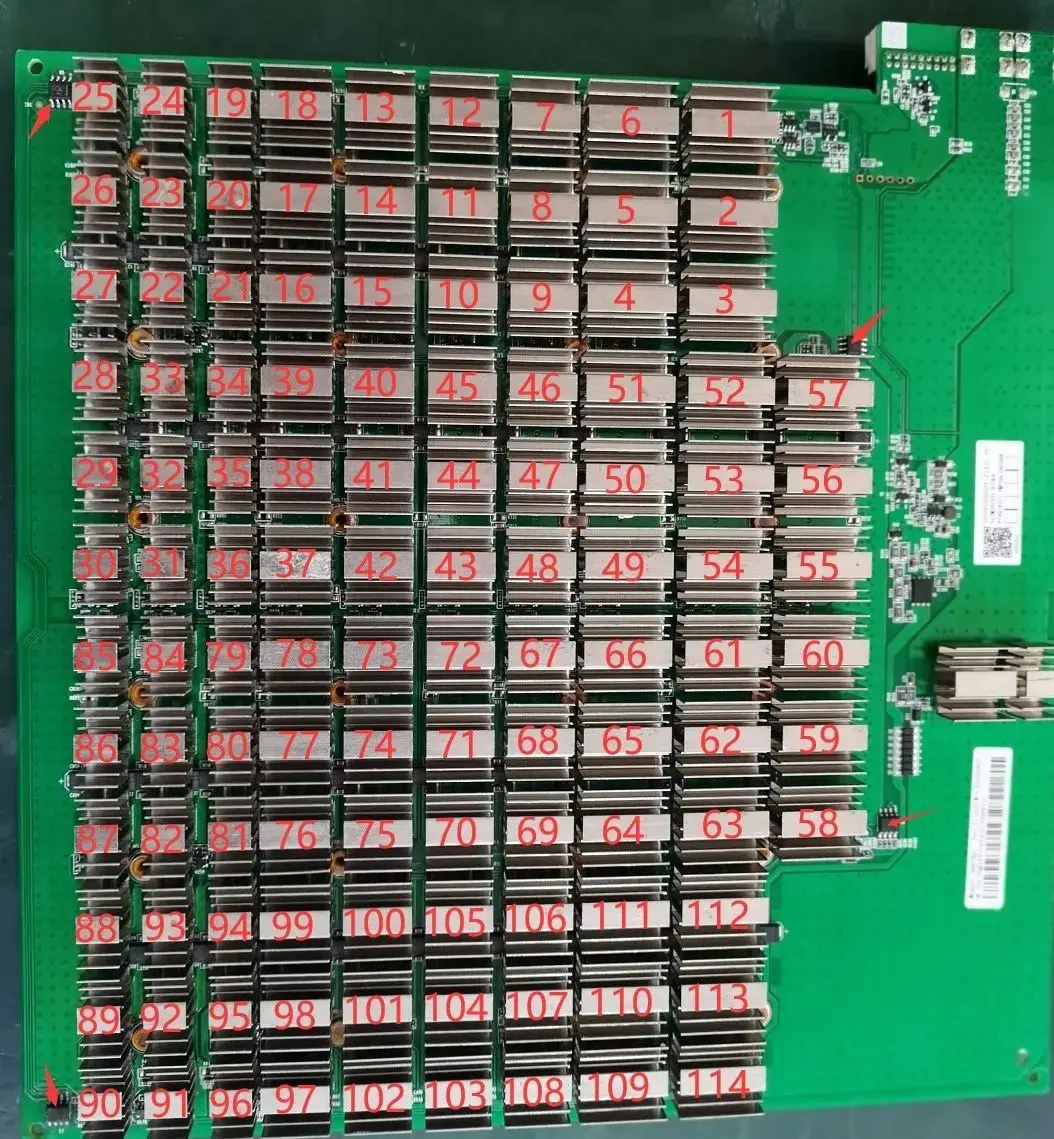

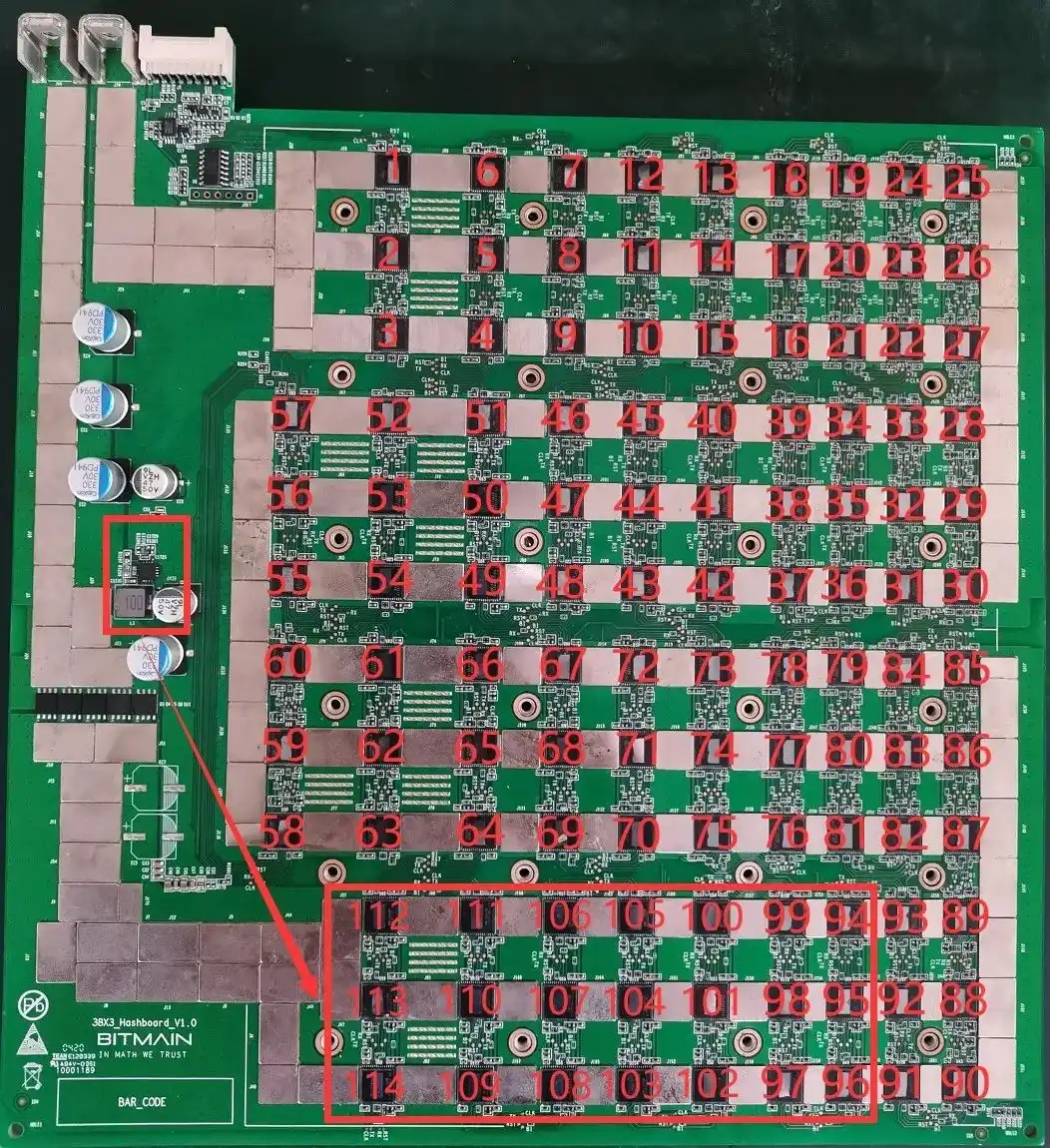

1. Антинер S19 Pro Computing Soard состоит из 114 чипов, разделенных на 38 групп (домены), каждая из которых состоят из 3 ICS;  Операционное напряжение чипа S19 Pro составляет 0,32 В;  38 -й, 37 -й, 36 -й, 35 -й, 34 -й, 33 -й и 32 -й группы (в общей сложности 7 групп) питаются на выходе 20 В из цепи усиления Q9 до выхода 1,8 В в LDO, а 31 -й -1 -й группы питается на VDD 12,6 В через LDO для обеспечения 1.8V.  Напряжение уменьшается на 0,32 В для каждого обратного домена.

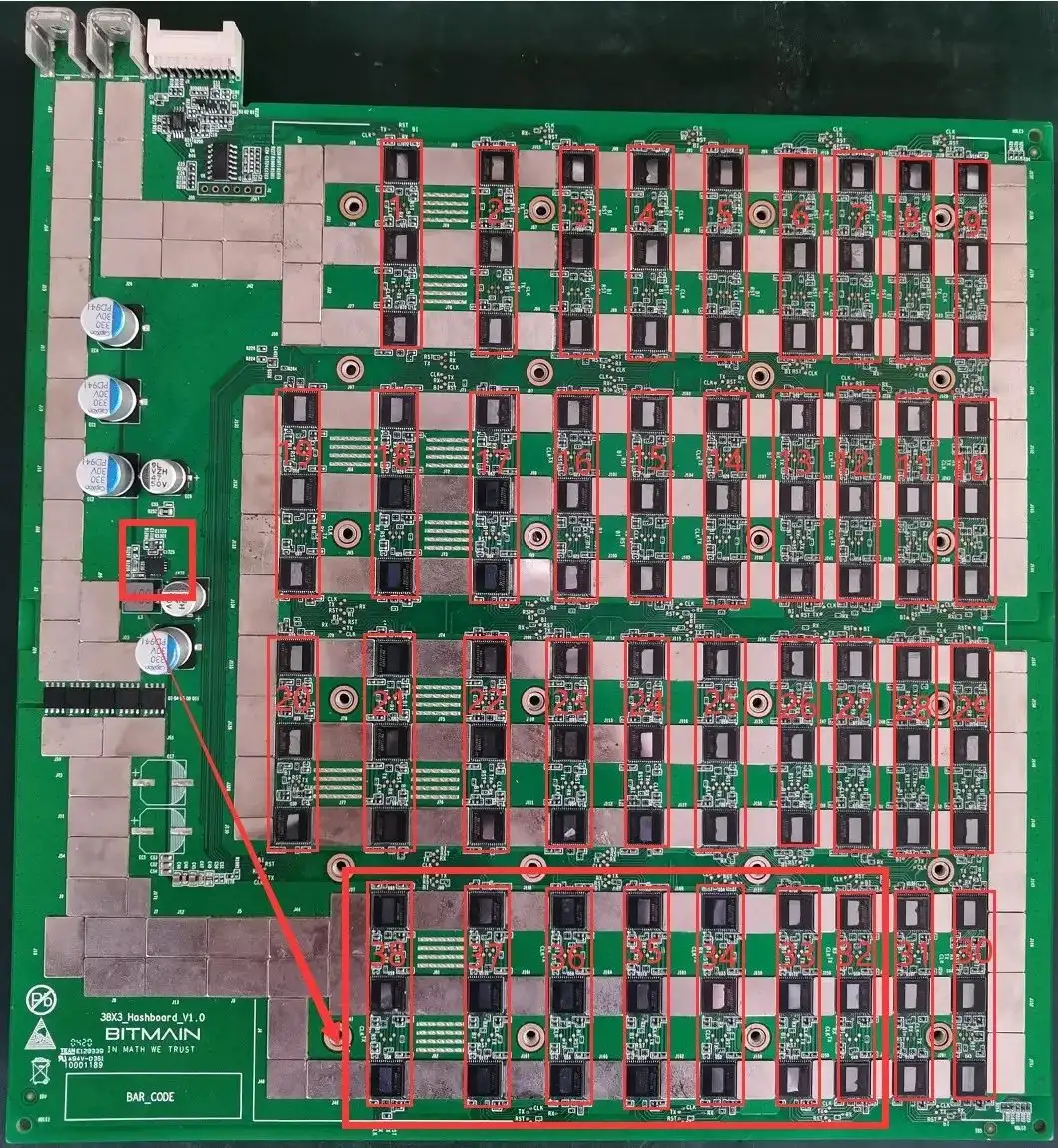

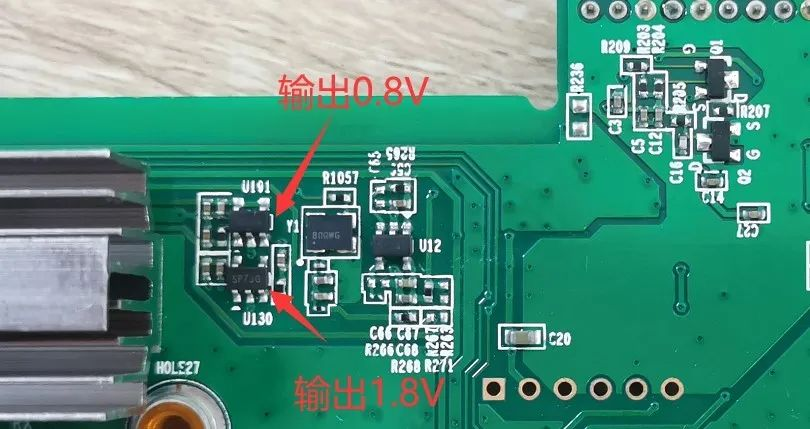

2. Все 0,8 В обеспечивается локальным выходом 1,8 В через LDO, как показано на следующем рисунке:

Фактически, после тестирования Antminer S19 Pro работает очень хорошо с точки зрения коэффициента потребления энергии, стабильности и других рабочих условий в официально рекомендуемых условиях окружающей среды.  Если вычислительная доска сняла смены, наиболее распространенные явления включают отчетность 0, номера отчетов и низкую вычислительную мощность.  В этих ситуациях мы можем справиться с ними таким образом -

(1). Когда ЖК-дисплей испытательного приспособления показывает «asic ng: (0)», сначала измерьте общее напряжение домена и цепь усиления 20 В, а затем используйте зонд с коротким замыканием, чтобы короткоцировать тестовую точку RO и 1V8-тестовую точку между первым и вторым чипсом, а затем запустить программу поиска чипа.  Глядя на журнал последовательных портов, если в это время все еще найдено 0 чипов, это будет одна из следующих ситуаций:

а Используйте мультиметр, чтобы измерить, составляет ли напряжение в тестовых точках 1V8 и 0V8 1,8 В и 0,8 В.  Если нет, то это может быть аномалия в цепях LDO 1,8 В и 0,8 В этого домена, или два чипа ASIC в этом домене не припаяны должным образом.  Большинство из них вызваны короткими замыканиями в конденсаторах пластыря 0,8 В и 1,8 В.

беременный Проверьте, являются ли схемы U2 и U3 & U4 ненормальными, такие как виртуальная паянка сопротивления и т. Д.;

в Измерьте сопротивление R232 или R233 с мультиметром, чтобы увидеть, находится ли оно в пределах 1 Ом, а чтение не прыгает.  Если нет, пожалуйста, замените эти два резистора;

D. Проверьте, если есть какие -либо булавки на первом чипе, которые не были припаяны должным образом (во время обслуживания было обнаружено, что на булавках есть олово на булавках, когда смотрели со стороны, но когда чип был удален, было обнаружено, что булавки вообще не были припытывались.

(2). Если один чип можно найти на шаге 1, это означает, что первый чип и предыдущая цепь хороши.  Используйте аналогичный метод для устранения неполадок в последующих чипах.  Например, короткий замыкание тестовая точка 1V8 и тестовая точка RO между 38 -й и 39 -й чипами.  Если журнал может найти 38 чипов, то нет проблем с первыми 38 чипами;  Если 0 чипов все еще найдено, сначала проверьте, является ли 1V8 нормальным.  Если это нормально, то фишки после 38 имеют проблемы.  Продолжайте использовать бинарный поиск до тех пор, пока не найден проблемный чип.  Предполагая, что существует проблема с NTH Chip, когда 1v8 и RO между N-1 и NTH Chips находятся в коротких кругах, можно найти чипы N-1.  Однако, когда 1V8 и RO между чипами NTH и N+1 короткие цирки, весь чип не может быть найден.

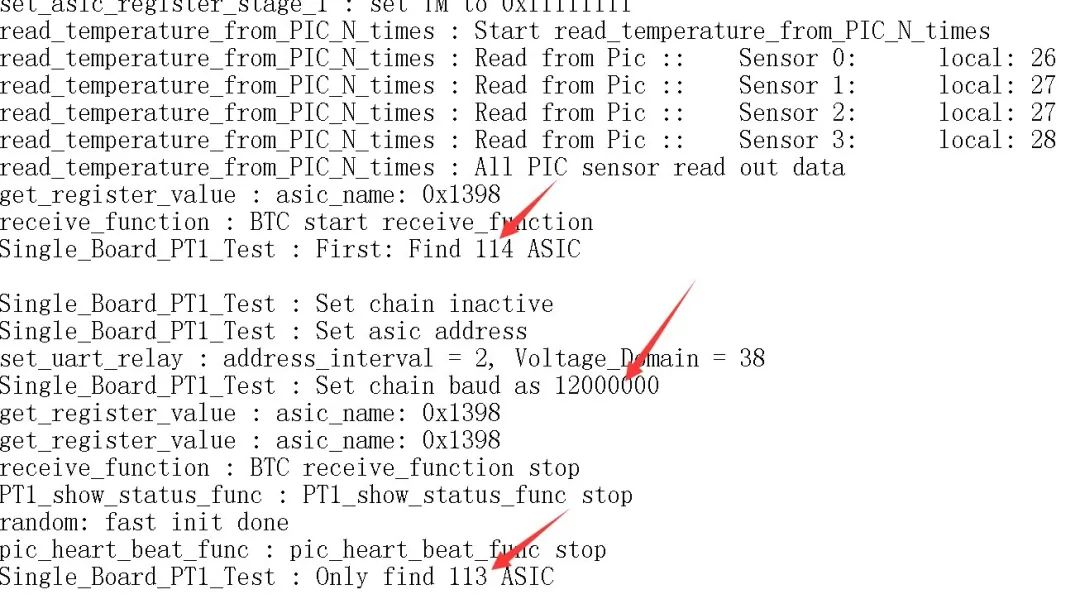

(3). Когда ЖК -дисплей испытаний отображает «ASIC 113: (Отчет 113)», это указывает на то, что операционная плата может обнаружить 114 чипов при уровне 115200 бодов, но только 113 чипов были обнаружены при скорости 12 м, а один чип не был обнаружен при 12 -метровой скорости бод.  Метод ремонта: Используя бинарный метод, короткоцируйте тестовую точку 1V8 и тестовую точку RO между 38-й и 39-й чипами через датчик короткого замыкания.  Если журнал может найти 38 чипов, то первые 38 чипов в порядке;  Если есть 47 коротких замыканий, а журнал сообщает 46, это означает, что 47 -й чип не может быть обнаружен, и нет проблем с инспекцией внешнего вида.  Как правило, замена 47 -го чипа достаточно.

(4). При тестировании приспособления ЖК -дисплея "Asic ng: (x, Фиксированная отчетность определенного чипа)", есть две ситуации:

а Первый сценарий;  Время тестирования в основном такое же, как и у платы OK (обычно значение x не меняется каждый раз, когда он тестируется) (время тестирования относится к времени нажатия кнопки «Пуск» к ЖК -дисплею, отображающему результат «asic ng: (x)»).  Эта ситуация, скорее всего, вызвана ненормальной пайкой передней и задней CLK, CI и BO резисторов Xth Chip, поэтому важно сосредоточиться на этих 6 резисторах.  Низкая вероятность обусловлена ​​ненормальной пайкой следующих контактов в чипах x-1, x и x+1:

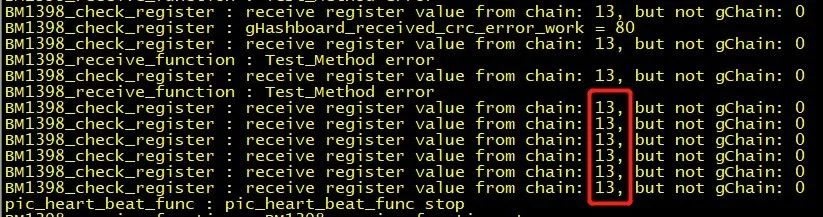

(б). Второй сценарий;  Время тестирования почти в два раза больше времени, чем у платы OK (иногда значение X может изменяться во время каждого теста, а иногда x = 0);  В настоящее время журнал обычно содержит следующую информацию (красное число не обязательно может быть 13, в зависимости от того, к какой розетке подключен жгут проводки);  Во время тестирования предполагается, что доменные напряжения почти всех доменов перед аномальным положением составляют менее 0,3 В, а напряжения домена заднего домена почти все выше 0,34 В.  Эта ситуация вызвана тем, что чип не был припаян должным образом, обычно 1,8 В, 0,8 В, RXT, CLK не припаяны должным образом.  Предложите непосредственно измерение напряжения домена, чтобы найти, где возникает проблема.  Методы короткого замыкания 1V8 и RO, используемые на шаге 1, также могут определить местоположение аномалии.

(c). В настоящее время большая часть обслуживания обнаружила микро коротких замыканий (0-тяжелые сотни Ом) между сигналами, которые вызваны низким сопротивлением штифтов.  Сначала вы можете использовать пистолет горячего воздуха для припадения и посмотреть, в порядке ли он.

(5). Если вычислительная мощность одной платы низкая, вот удобный и быстрый метод для его поиска и ремонта, то есть войти в IP через программное обеспечение Putty, чтобы наблюдать, являются ли рабочее напряжение домена и возврат этой платы нормальными и ремонтируют его в соответствии с информацией о журнале Путати.

Конкретная операция заключается в следующем:

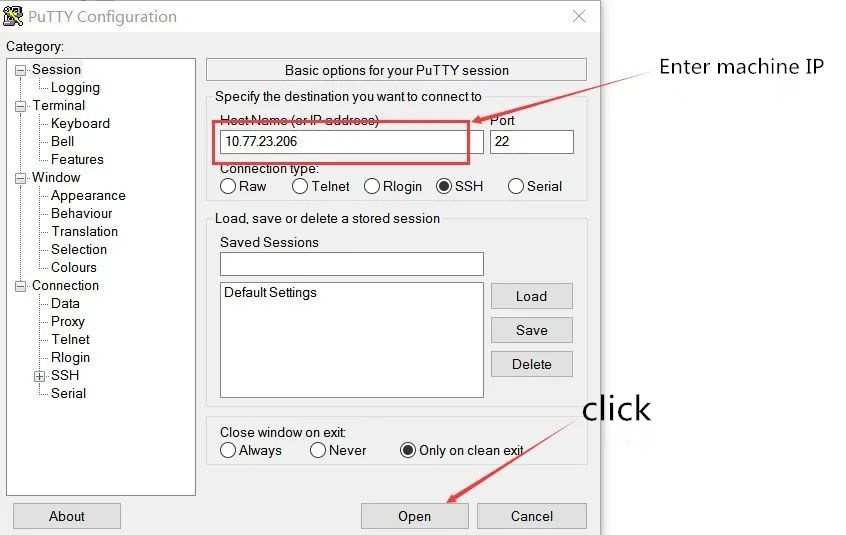

(1). Откройте IP -адрес машины с проблемами ввода и нажмите «Открыть

(2). Вводя команду имени пользователя, пароль и тестирования, вы можете увидеть статус nonce return и домен напряжения.  Если есть ненормальные условия в напряжении нера и домена, вы можете измерить и восстановить на основе печатного аномального чипа.

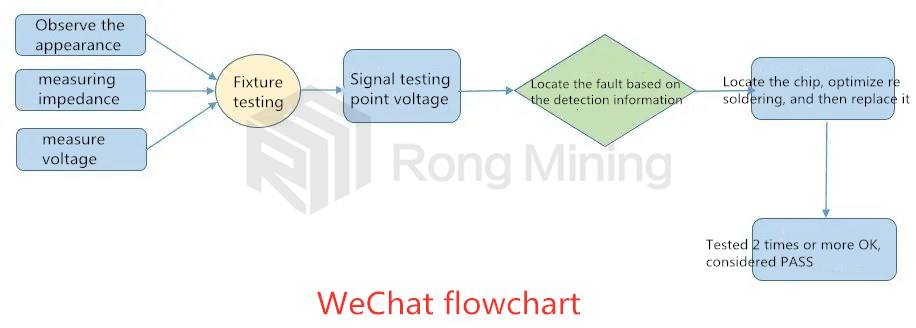

Наконец, я хотел бы поделиться с вами процессом ремонта, надеясь оказать помощь для мышления каждого при ремонте горнодобывающих машин:

Выше приведено метод анализа качества и обработки моего инженера для машины S19.  Если у вас есть какие -либо вопросы, вы можете проконсультироваться с нами
